Mikroskop optyczny to fascynujące narzędzie, które otwiera przed nami drzwi do świata niewidocznego gołym okiem. Zrozumienie jego budowy jest kluczem do efektywnego wykorzystania jego potencjału. W tym artykule przyjrzymy się bliżej poszczególnym elementom, które składają się na to niezwykłe urządzenie, abyś mógł w pełni docenić jego złożoność i funkcjonalność.
Kluczowe elementy budowy i działania mikroskopu optycznego
- Mikroskop optyczny składa się z układu mechanicznego, optycznego i oświetleniowego.
- Układ mechaniczny zapewnia stabilność i precyzyjną regulację ostrości oraz położenia preparatu.
- Układ optyczny, złożony z obiektywów i okularu, odpowiada za powiększenie obrazu.
- Układ oświetleniowy (źródło światła, kondensor) gwarantuje odpowiednie oświetlenie preparatu.
- Całkowite powiększenie mikroskopu to iloczyn powiększenia obiektywu i okularu.
- Obraz widziany w mikroskopie jest odwrócony i zamieniony stronami.
Dlaczego schemat budowy to klucz do zrozumienia mikroskopu?
W świecie nauki, zwłaszcza gdy mamy do czynienia ze złożonymi urządzeniami, wizualna reprezentacja jest nieoceniona. Rysunek czy schemat mikroskopu optycznego pozwala na szybkie i intuicyjne zrozumienie jego budowy. Dzięki niemu możemy łatwo zidentyfikować poszczególne elementy i dostrzec, jak są ze sobą powiązane. To właśnie dlatego skupimy się na przedstawieniu mikroskopu w sposób wizualny i opisowy, dzieląc jego budowę na trzy kluczowe układy: mechaniczny, optyczny i oświetleniowy. Mam nadzieję, że takie podejście pozwoli Ci w pełni zaspokoić potrzebę zrozumienia konstrukcji tego urządzenia.
Anatomia mikroskopu optycznego: Elementy, które musisz znać
Mikroskop optyczny, nazywany również mikroskopem świetlnym, to precyzyjne narzędzie, którego działanie opiera się na harmonijnej współpracy wielu elementów. Aby ułatwić zrozumienie jego budowy, możemy podzielić je na trzy główne układy: mechaniczny, optyczny i oświetleniowy. Każdy z nich odgrywa kluczową rolę w procesie obserwacji i powiększania obrazu, tworząc spójną całość.
Układ mechaniczny: Solidny fundament każdej obserwacji

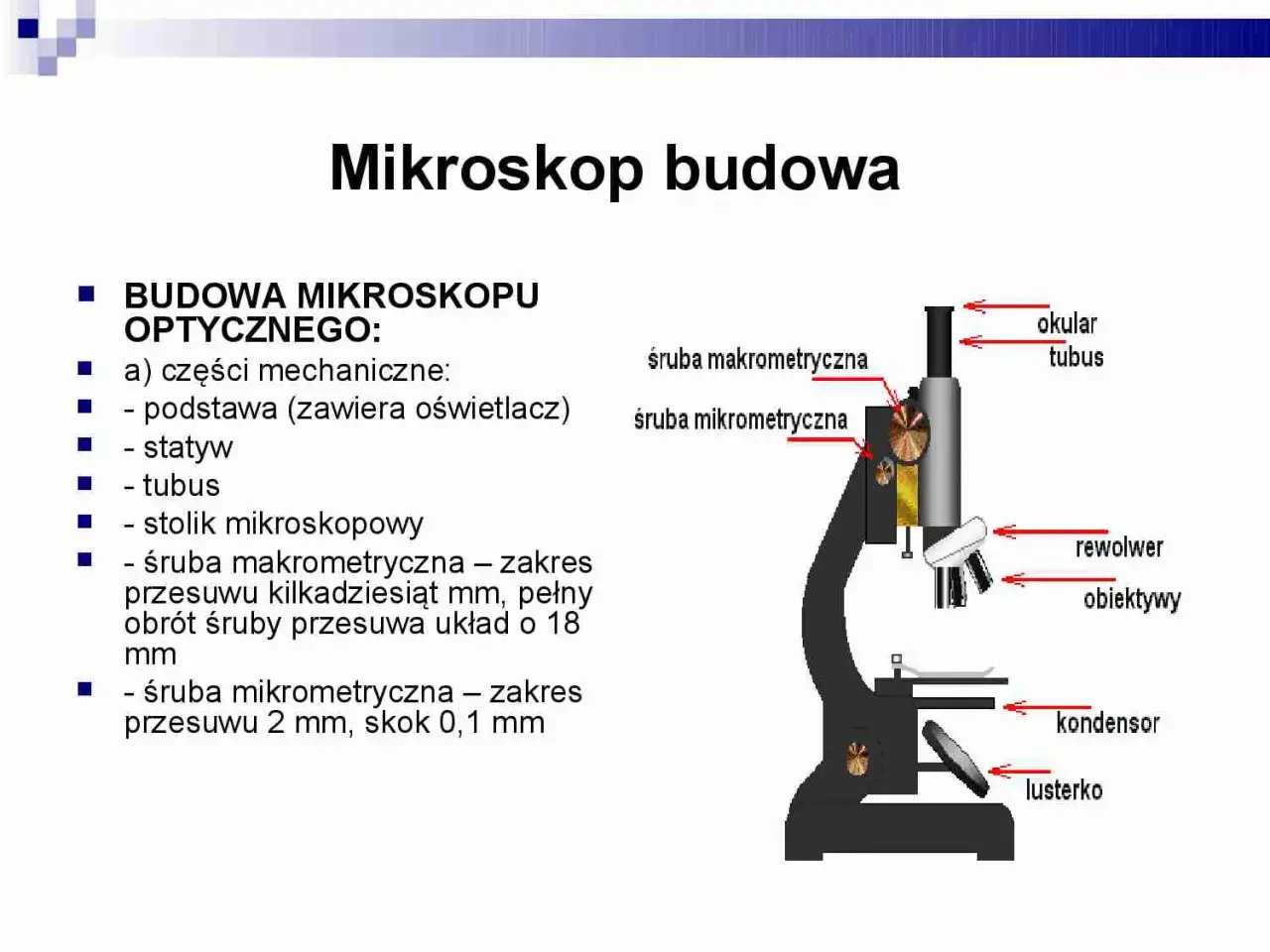

Układ mechaniczny to szkielet każdego mikroskopu. Jego zadaniem jest zapewnienie stabilności całej konstrukcji, a także umożliwienie precyzyjnej regulacji położenia preparatu i ostrości obrazu. Bez solidnych podstaw i możliwości dokładnego manewrowania, nawet najlepszy układ optyczny byłby bezużyteczny.
Statyw i podstawa: Dlaczego stabilność jest tak ważna?
Statyw wraz z podstawą stanowią fundament mikroskopu. To one zapewniają stabilność całemu urządzeniu, zapobiegając drganiom, które mogłyby zakłócić obraz. Solidne wykonanie tych elementów jest kluczowe, szczególnie przy pracy z dużymi powiększeniami, gdzie nawet najmniejsze wibracje mogą sprawić, że obraz stanie się nieczytelny. Statyw łączy wszystkie pozostałe części, tworząc spójną całość.
Stolik przedmiotowy: Miejsce, gdzie zaczyna się odkrycie
Stolik przedmiotowy to pozioma platforma, na której umieszczamy preparat do obserwacji. Zazwyczaj jest on wyposażony w specjalne "łapki", które przytrzymują szkiełko podstawowe, zapobiegając jego przesuwaniu się. Precyzyjne pozycjonowanie stolika umożliwia dokładne ustawienie obserwowanego obiektu w polu widzenia mikroskopu.
Śruba makrometryczna i mikrometryczna: Jak precyzyjnie ustawić ostrość?
Regulacja ostrości obrazu odbywa się za pomocą dwóch śrub: śruby makrometrycznej i śruby mikrometrycznej. Śruba makrometryczna służy do zgrubnej regulacji, pozwalając na szybkie podnoszenie lub opuszczanie stolika (lub tubusu) na znaczną odległość. Jest ona pomocna przy wstępnym ustawianiu ostrości. Z kolei śruba mikrometryczna pozwala na bardzo precyzyjne, delikatne ruchy, niezbędne do uzyskania idealnej ostrości, zwłaszcza przy pracy z dużymi powiększeniami. Te dwie śruby współpracują ze sobą, umożliwiając uzyskanie krystalicznie czystego obrazu.
Rewolwer: Obrotowa tarcza do zmiany powiększeń
Rewolwer to obrotowy element, na którym zamocowane są obiektywy. Jego główną zaletą jest możliwość szybkiej i płynnej zmiany powiększenia poprzez obrót. Wystarczy wybrać odpowiedni obiektyw, aby dostosować mikroskop do potrzeb obserwacji, bez konieczności demontażu czy wymiany elementów.
Układ optyczny: Gdzie dzieje się magia powiększania?
Układ optyczny to serce każdego mikroskopu. To właśnie dzięki niemu możliwe jest uzyskanie powiększonego obrazu obserwowanego obiektu. Składa się on z precyzyjnie dobranych soczewek, które współpracują ze sobą, tworząc powiększony obraz, który następnie możemy podziwiać.
Okular: Twoje okno na mikrokosmos
Okular znajduje się na szczycie tubusu, blisko oka obserwatora. Jest to w zasadzie lupa, która dodatkowo powiększa obraz pośredni, utworzony przez obiektyw. Składa się on z zespołu soczewek, które zapewniają komfortowe i powiększone oglądanie preparatu.
Obiektywy: Jak powstaje pierwszy powiększony obraz?
Obiektywy to układy soczewek umieszczone najbliżej obserwowanego obiektu, zazwyczaj zamocowane na rewolwerze. To one tworzą pierwszy, powiększony obraz preparatu. Obiektywy różnią się między sobą powiększeniem, co pozwala na dostosowanie mikroskopu do obserwacji obiektów o różnej skali. Zazwyczaj na rewolwerze znajduje się kilka obiektywów, od najmniejszego do największego powiększenia.
Tubus: Prosty element o kluczowym znaczeniu
Tubus to element łączący okular z rewolwerem, na którym osadzone są obiektywy. Choć może wydawać się prosty, jego rola jest kluczowa. Tubus utrzymuje okular i obiektywy we właściwej osi, zapewniając odpowiednią odległość między nimi, co jest niezbędne do prawidłowego tworzenia obrazu. Jego długość wpływa na odległość między soczewkami, a tym samym na powiększenie.
Układ oświetleniowy: Jak wydobyć szczegóły z ciemności?
Aby móc obserwować nawet najmniejsze detale, potrzebne jest odpowiednie oświetlenie. Układ oświetleniowy mikroskopu zapewnia światło, które przechodzi przez preparat, umożliwiając jego obserwację. Bez niego nawet najlepszy układ optyczny byłby bezużyteczny.
Źródło światła: Lusterko czy wbudowana lampa?
Podstawowym elementem układu oświetleniowego jest źródło światła. W starszych lub prostszych modelach mikroskopów może to być lusterko, które odbija światło z otoczenia (np. okna). Nowoczesne mikroskopy zazwyczaj wyposażone są w wbudowaną lampę, która zapewnia stabilne i kontrolowane oświetlenie. Niezależnie od typu, jego zadaniem jest dostarczenie światła przechodzącego przez preparat.
Kondensor i diafragma: Kontrola nad światłem kluczem do dobrego obrazu
Kondensor to system soczewek umieszczony pod stolikiem przedmiotowym. Jego zadaniem jest skupienie światła ze źródła na preparacie, zapewniając jego równomierne i intensywne oświetlenie. Często integralną częścią kondensora jest diafragma (przesłona), która pozwala na regulację ilości i kąta padania światła. Precyzyjna kontrola nad oświetleniem jest kluczowa dla uzyskania obrazu o odpowiednim kontraście i rozdzielczości, pozwalającego dostrzec najdrobniejsze szczegóły.
Jak narysować mikroskop krok po kroku? Prosty poradnik

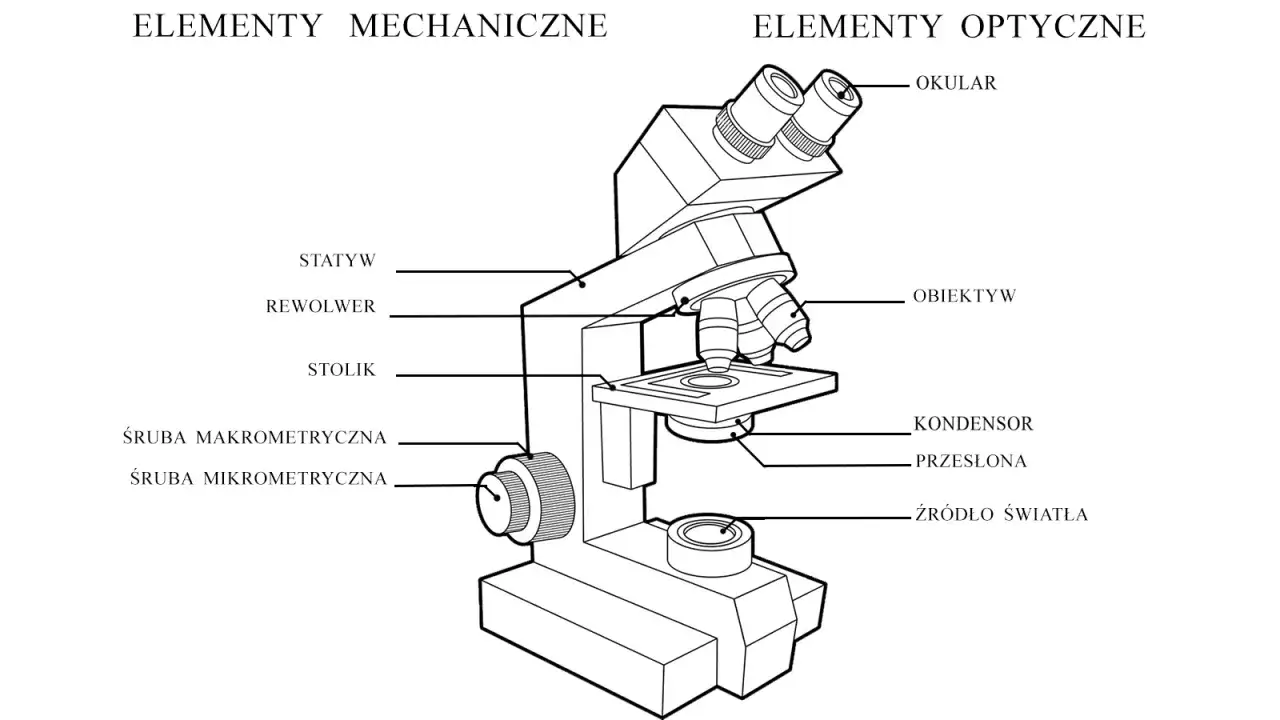

Narysowanie schematu mikroskopu optycznego może wydawać się skomplikowane, ale stosując się do kilku prostych kroków, można stworzyć klarowny i edukacyjny rysunek. Poniżej przedstawiam cztery etapy, które pomogą Ci odtworzyć podstawową budowę mikroskopu.
-
Krok 1: Szkicowanie podstawy i statywu
Zacznij od narysowania solidnej podstawy, która będzie stanowiła stabilny fundament. Następnie dodaj pionowy statyw, który będzie się z niej wznosił. Postaraj się zachować odpowiednie proporcje, aby całość wyglądała na stabilną i zrównoważoną. -
Krok 2: Dodawanie stolika, tubusu i rewolweru
Na statywie narysuj poziomy stolik przedmiotowy, na którym w rzeczywistości umieszcza się preparat. Powyżej stolika, wychodząc ze statywu, dodaj pionowy tubus. Na górnym końcu tubusu zaznacz rewolwer okrągły element, na którym zamocowane są obiektywy. Możesz dorysować kilka obiektywów jako małe cylindry wystające z rewolweru. -
Krok 3: Dorysowanie kluczowych elementów optycznych i śrub regulacyjnych
Na szczycie tubusu umieść okular. Następnie po bokach statywu dodaj dwie śruby: większą śrubę makrometryczną i mniejszą, bardziej precyzyjną śrubę mikrometryczną. Pod stolikiem przedmiotowym narysuj kondensor, a poniżej niego zaznacz źródło światła może to być prosty okrąg symbolizujący lampę lub otwór, jeśli chcesz zaznaczyć miejsce na lusterko. -
Krok 4: Opisywanie części – stwórz kompletny schemat edukacyjny
Ostatnim, ale niezwykle ważnym krokiem jest dokładne opisanie wszystkich narysowanych elementów. Użyj strzałek, aby wskazać poszczególne części i podpisz je ich nazwami (np. okular, obiektyw, stolik, śruba makrometryczna). W ten sposób stworzysz kompletny i zrozumiały schemat edukacyjny, który pomoże w nauce budowy mikroskopu.
Jak działa mikroskop? Prześledź drogę światła na schemacie
Zrozumienie zasady działania mikroskopu optycznego sprowadza się do prześledzenia drogi światła i sposobu, w jaki poszczególne elementy współpracują, tworząc powiększony obraz. To fascynujący proces, w którym precyzja spotyka się z optyką.
Od źródła światła do preparatu: Pierwszy etap
Cały proces zaczyna się od źródła światła czy to wbudowanej lampy, czy lusterka odbijającego światło zewnętrzne. Światło to jest następnie kierowane przez kondensor, który działa jak soczewka skupiająca. Jego zadaniem jest skoncentrowanie strumienia świetlnego na preparacie umieszczonym na stoliku. Dobre i równomierne oświetlenie preparatu jest absolutnie kluczowe dla uzyskania wyraźnego obrazu i możliwości dostrzeżenia najdrobniejszych szczegółów.
Obiektyw i okular: Jak obliczyć finalne powiększenie?
Po przejściu przez preparat, światło trafia do obiektywu. To właśnie obiektyw tworzy pierwszy, powiększony obraz obserwowanego obiektu. Obraz ten jest rzeczywisty i odwrócony. Następnie ten obraz pośredni jest obserwowany przez okular, który działa jak lupa. Okular dodatkowo powiększa obraz pośredni, tworząc ostateczny obraz, który widzimy. Jest on pozorny i również odwrócony. Całkowite powiększenie mikroskopu oblicza się, mnożąc powiększenie obiektywu przez powiększenie okularu. Zrozumienie tego wzoru jest kluczowe dla efektywnej pracy z mikroskopem, jak podkreślają eksperci z Facetkaodbiologii.pl.
Przeczytaj również: Jak napisać referat z biologii, aby uniknąć najczęstszych błędów
Obraz odwrócony: Co musisz wiedzieć, poruszając preparatem?
Ważną cechą obrazu widzianego w mikroskopie optycznym jest to, że jest on odwrócony. Oznacza to, że to, co znajduje się na górze preparatu, widzimy na dole pola widzenia, a to, co po prawej stronie, pojawia się po lewej. To zjawisko ma praktyczne konsekwencje podczas pracy z mikroskopem. Jeśli chcesz przesunąć obserwowany obiekt w prawo, musisz poruszyć preparatem w lewo, i odwrotnie. Podobnie, aby przesunąć obiekt w górę, należy przesunąć preparat w dół. Świadomość tego faktu ułatwia nawigację po preparacie i precyzyjne lokalizowanie interesujących nas struktur.
