Witaj w fascynującym świecie mikroskopii! Ten artykuł to Twój przewodnik po budowie mikroskopu optycznego, który krok po kroku wyjaśni, z jakich części składa się to niezwykłe urządzenie i jaką rolę pełni każdy z jego elementów. Zrozumienie jego konstrukcji pozwoli Ci nie tylko efektywniej prowadzić obserwacje, ale także odkryć tajemnice mikroświata z zupełnie nowej perspektywy.
Zrozumienie budowy mikroskopu optycznego to klucz do fascynującego świata mikroorganizmów
- Mikroskop optyczny składa się z dwóch głównych, współpracujących układów: mechanicznego i optycznego.
- Układ mechaniczny zapewnia stabilność i precyzyjną regulację położenia preparatu oraz ostrości.
- Układ optyczny odpowiada za tworzenie i powiększanie obrazu obserwowanego obiektu.
- Obiektyw i okular to kluczowe elementy optyczne, a całkowite powiększenie to ich iloczyn.
- Prawidłowa znajomość budowy mikroskopu jest niezbędna do efektywnych i precyzyjnych obserwacji.
Dlaczego zrozumienie budowy mikroskopu jest kluczem do fascynujących obserwacji?
Znajomość budowy mikroskopu optycznego jest fundamentalna dla każdego, kto chce efektywnie i świadomie prowadzić obserwacje. Mikroskop to złożone urządzenie, w którym każdy element ma swoje zadanie, a zrozumienie ich funkcji pozwala na pełne wykorzystanie potencjału sprzętu. Bez tej wiedzy, nawet najlepszy mikroskop może okazać się narzędziem, którego możliwości nie wykorzystujemy w pełni. Pozwala to nie tylko na lepsze uzyskiwanie obrazów, ale także na unikanie błędów, które mogą prowadzić do uszkodzenia sprzętu lub utraty cennych danych.

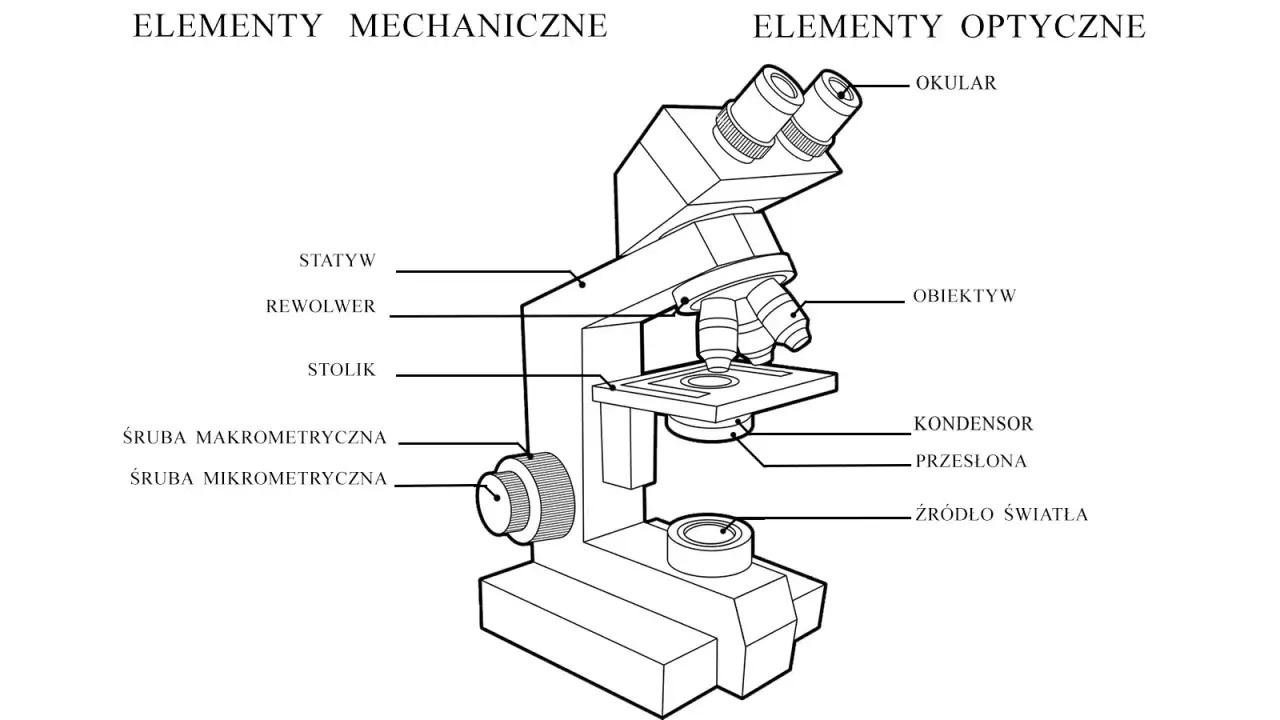

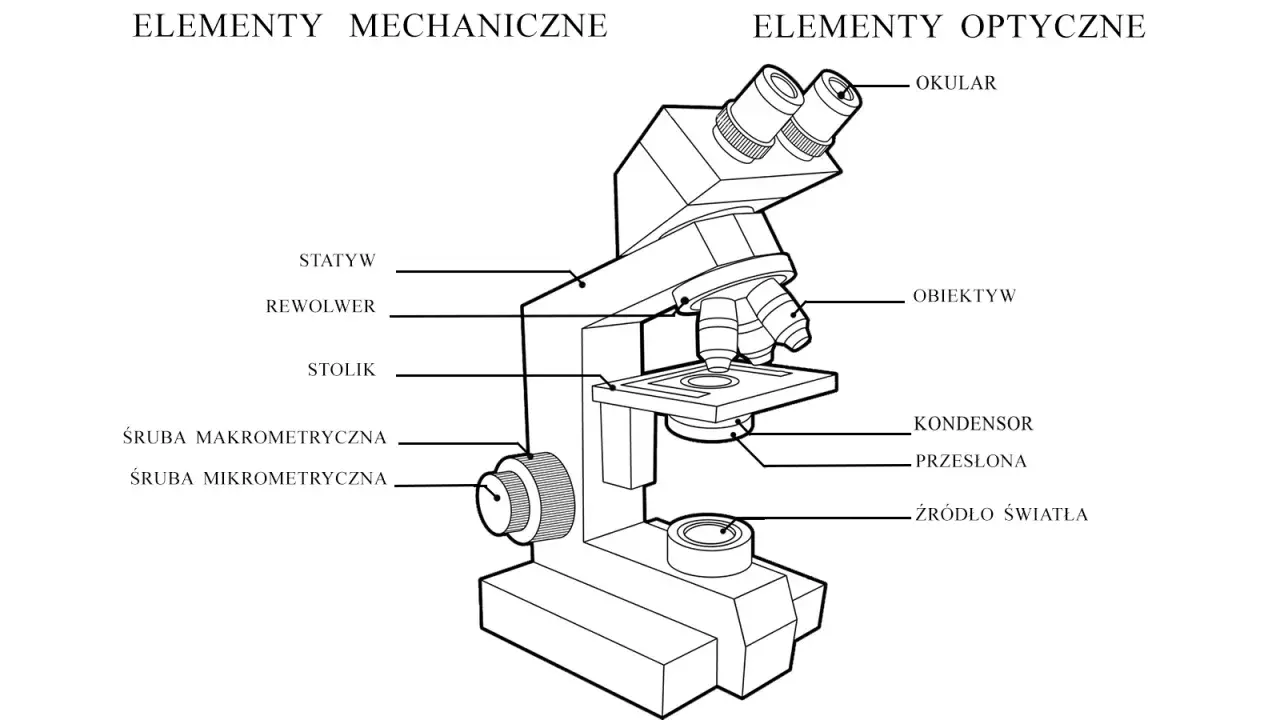

Mikroskop optyczny składa się z dwóch głównych, ściśle współpracujących ze sobą układów: mechanicznego i optycznego. Można je metaforycznie nazwać "szkieletem i sercem urządzenia". Układ mechaniczny zapewnia stabilność i precyzyjną regulację, podczas gdy układ optyczny odpowiada za tworzenie powiększonego obrazu. Ich harmonijna współpraca jest kluczowa dla uzyskania wyraźnego i szczegółowego obrazu obserwowanego obiektu. Podstawową zasadą, którą każdy obserwator powinien znać, jest to, że całkowite powiększenie mikroskopu jest iloczynem powiększenia obiektywu i okularu. To proste równanie pozwala nam zrozumieć, jak uzyskujemy tak ogromne powiększenia, które odsłaniają przed nami świat niewidoczny gołym okiem.

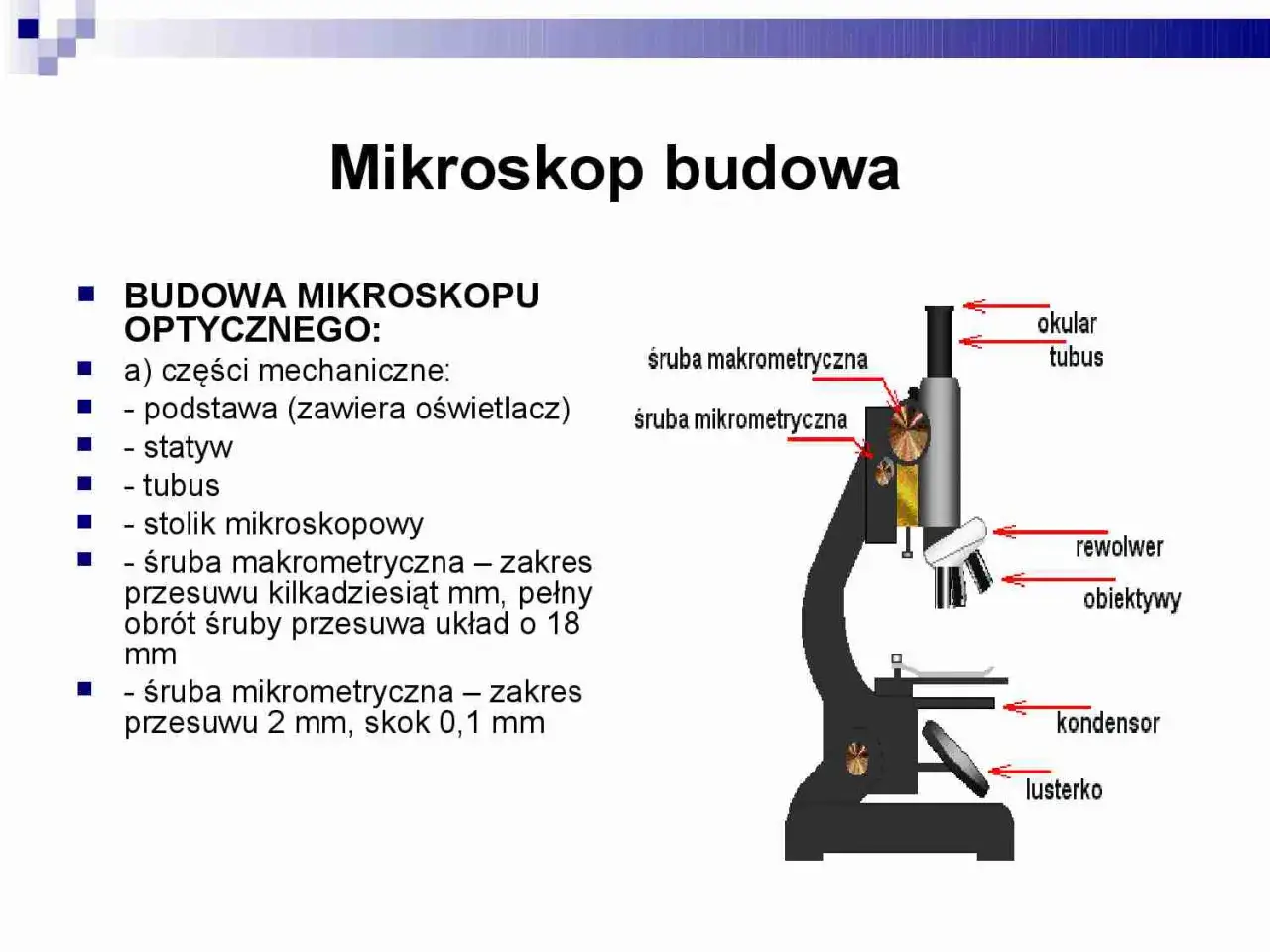

Układ mechaniczny – czyli szkielet, który zapewnia precyzję i stabilność
Układ mechaniczny mikroskopu stanowi jego solidną podstawę, zapewniając stabilność i umożliwiając precyzyjną manipulację elementami optycznymi oraz preparatem. Bez niego nawet najlepsze soczewki nie byłyby w stanie stworzyć użytecznego obrazu.
Statyw to podstawa i ramię mikroskopu, które stanowią jego szkielet. Jego głównym zadaniem jest zapewnienie stabilności całego urządzenia, zapobiegając drganiom, które mogłyby zakłócić obserwacje. To na statywie zamocowane są wszystkie pozostałe elementy.
Tubus to element łączący okular z obiektywem. Jego zadaniem jest utrzymanie tych dwóch kluczowych elementów optycznych we właściwej osi optycznej, co jest niezbędne do prawidłowego przepływu światła i tworzenia obrazu.
Rewolwer, znany również jako misa rewolwerowa, to obrotowy element, na którym zamocowane są różne obiektywy. Jego konstrukcja pozwala na szybką i łatwą zmianę powiększenia poprzez obrót, co jest niezwykle wygodne podczas pracy z mikroskopem.
Stolik przedmiotowy to platforma, na której umieszcza się preparat do obserwacji. W wielu mikroskopach stolik jest wyposażony w mechanizm, który pozwala na precyzyjne przesuwanie preparatu w płaszczyźnie poziomej, co ułatwia badanie różnych jego fragmentów.
Śruba makrometryczna służy do wstępnej, szybkiej regulacji ostrości. Jej ruch jest zazwyczaj duży, co pozwala na znaczące przesuwanie stolika lub tubusu, ułatwiając szybkie odnalezienie obiektu w polu widzenia.
Śruba mikrometryczna jest niezbędna do precyzyjnego dostrajania ostrości. Jej ruch jest znacznie mniejszy niż śruby makrometrycznej, co pozwala na bardzo dokładne ustawienie ostrości, szczególnie ważne przy dużych powiększeniach, gdzie nawet niewielkie zmiany mogą mieć znaczenie.
Układ optyczny – czyli jak powstaje magia powiększenia?
Układ optyczny to serce mikroskopu, odpowiedzialne za przechwytywanie światła, jego modyfikację i tworzenie powiększonego obrazu obserwowanego obiektu. To właśnie dzięki niemu możemy dostrzec szczegóły niewidoczne dla ludzkiego oka.
Źródło światła, najczęściej w postaci lampy LED lub lusterka, jest kluczowe dla procesu obserwacji. Jego zadaniem jest oświetlenie preparatu od dołu, co umożliwia przejście światła przez jego strukturę.
Kondensor to zaawansowany układ soczewek znajdujący się pod stolikiem przedmiotowym. Jego rola polega na skupieniu światła z lampy na preparacie, zapewniając jego równomierne i intensywne oświetlenie. Dobre oświetlenie jest podstawą uzyskania wyraźnego obrazu.
Obiektyw to układ soczewek znajdujący się najbliżej obiektu. Jest on odpowiedzialny za stworzenie pierwszego, powiększonego obrazu obiektu. Obraz ten jest rzeczywisty i odwrócony. Jakość obiektywu ma fundamentalne znaczenie dla rozdzielczości mikroskopu, czyli jego zdolności do rozróżniania drobnych szczegółów.
Okular to układ soczewek, przez który obserwator patrzy. Działa on jak lupa, która dodatkowo powiększa obraz wytworzony przez obiektyw. To właśnie przez okular dociera do naszego oka ostateczny, silnie powiększony obraz.
Jak to wszystko działa razem? Droga światła od lampy do Twojej siatkówki
Krok po kroku: prześledźmy tor promieni świetlnych w mikroskopie
Proces tworzenia obrazu w mikroskopie optycznym rozpoczyna się od źródła światła. Promienie świetlne są kierowane przez kondensor, który skupia je na preparacie umieszczonym na stoliku. Światło przechodzi przez preparat, a następnie trafia do obiektywu. Obiektyw tworzy powiększony, rzeczywisty i odwrócony obraz obiektu. Ten obraz jest następnie powiększany przez okular, który działa jak lupa. Ostatecznie, przez okular, obserwator widzi silnie powiększony, ale odwrócony obraz obiektu.
Rola poszczególnych elementów w tworzeniu ostatecznego obrazu
Współpraca wszystkich elementów, zarówno mechanicznych, jak i optycznych, prowadzi do powstania silnie powiększonego obrazu widocznego dla oka obserwatora. Statyw zapewnia stabilność, stolik pozwala na pozycjonowanie preparatu, a śruby makro- i mikrometryczna umożliwiają precyzyjne ustawienie ostrości. Układ optyczny, od źródła światła, przez kondensor, obiektyw i okular, przetwarza światło tak, abyśmy mogli dostrzec najmniejsze detale. Bez harmonijnej pracy każdego z tych komponentów, obserwacje byłyby niemożliwe lub znacznie utrudnione.
Czy każdy mikroskop jest zbudowany tak samo? Krótkie spojrzenie na inne konstrukcje
Mikroskop prosty a złożony na czym polega różnica?
Podstawowa różnica między mikroskopem prostym a złożonym polega na liczbie układów soczewek. Mikroskop prosty, taki jak lupa, wykorzystuje jeden układ soczewek do powiększania obrazu. Mikroskop złożony, czyli ten omawiany w tym artykule, wykorzystuje co najmniej dwa układy soczewek obiektyw i okular które współpracują ze sobą, aby uzyskać znacznie większe powiększenia i lepszą rozdzielczość.
Czym różni się budowa mikroskopu stereoskopowego?
Mikroskop stereoskopowy, często nazywany także lupą biologiczną, różni się od mikroskopu złożonego przede wszystkim konstrukcją układu optycznego. Posiada on dwa niezależne tory optyczne, po jednym dla każdego oka, co pozwala na obserwację obiektów w trzech wymiarach (stereoskopowo). Zazwyczaj oferuje niższe powiększenia niż mikroskop złożony i jest idealny do obserwacji powierzchniowych przedmiotów, takich jak owady, minerały czy próbki biologiczne w ich naturalnej formie.
Najczęstsze błędy początkujących wynikające z nieznajomości budowy – jak ich unikać?
Dlaczego nie można regulować ostrości tylko śrubą makrometryczną?
Regulowanie ostrości wyłącznie za pomocą śruby makrometrycznej, zwłaszcza przy dużych powiększeniach, jest częstym błędem początkujących. Śruba makrometryczna wykonuje duże ruchy, co może prowadzić do gwałtownego zderzenia obiektywu ze szkiełkiem nakrywkowym, potencjalnie uszkadzając zarówno preparat, jak i obiektyw. Do precyzyjnego ustawienia ostrości, szczególnie przy wysokich powiększeniach, niezbędne jest użycie śruby mikrometrycznej, która pozwala na delikatne i dokładne dostosowanie ogniskowej.
Przeczytaj również: Ile godzin biologii rozszerzonej w liceum? Zaskakujące różnice w programie
Jak prawidłowo korzystać z rewolweru i dbać o obiektywy?
Podczas zmiany obiektywów za pomocą rewolweru należy obracać go ostrożnie, unikając dotykania soczewek palcami. Najlepiej chwytać za ząbkowany pierścień rewolweru. Dbałość o optykę jest kluczowa dla długowieczności urządzenia i jakości obserwacji. Obiektywy należy czyścić wyłącznie przy użyciu specjalistycznych środków i ściereczek przeznaczonych do optyki, aby uniknąć zarysowań i uszkodzeń, które mogłyby trwale obniżyć jakość obrazu.
